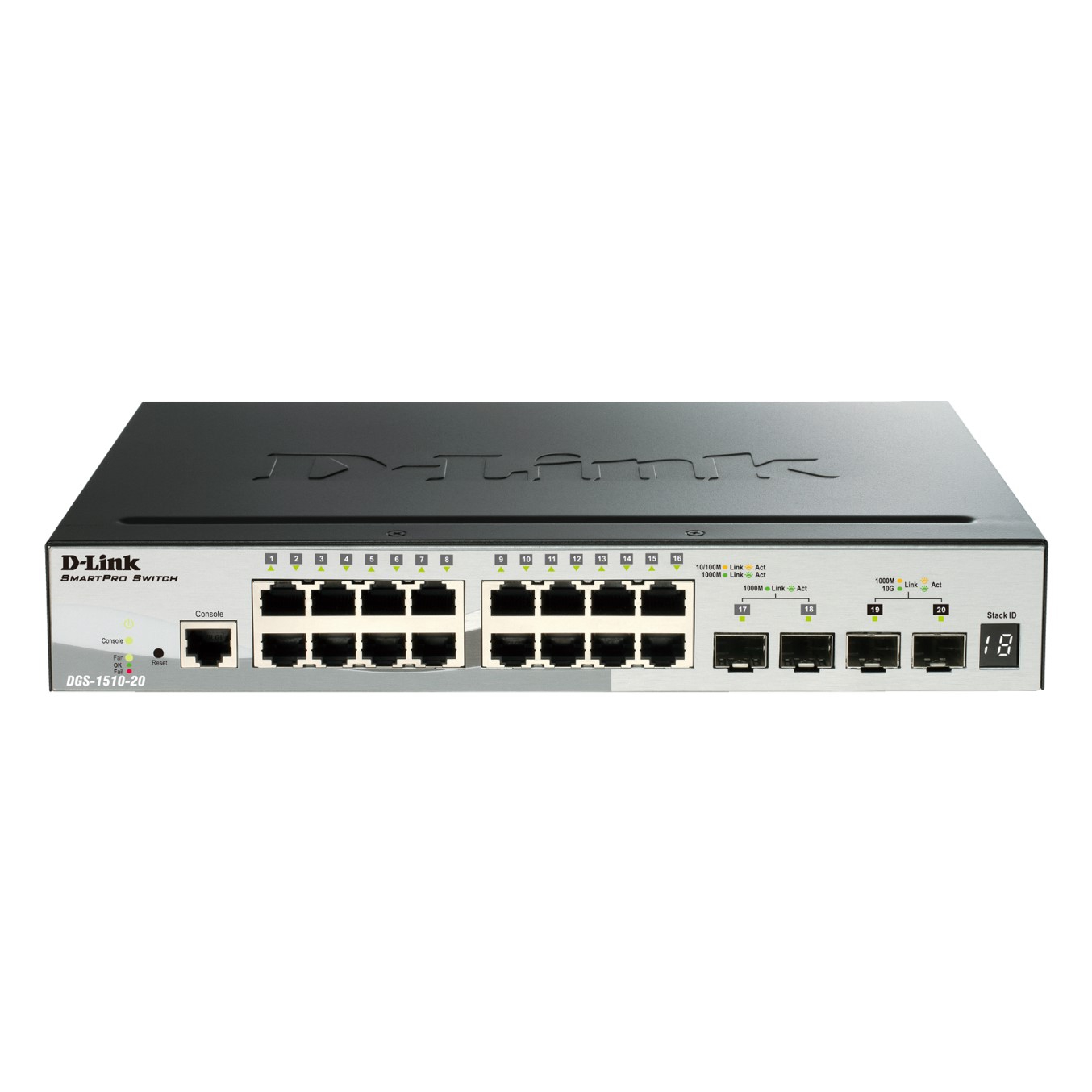

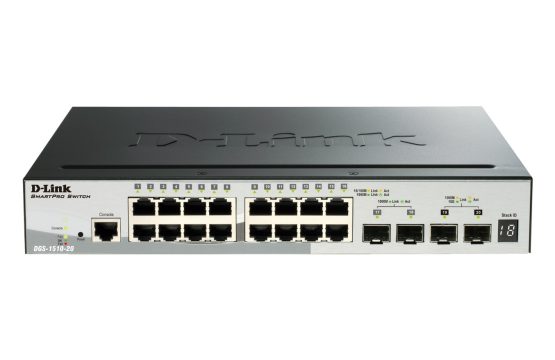

Switch 20 puertos 10 – 100 – 100 dgs – 1510 – 20 gestionables d – link

General

Estándares y funciones portuarias

IEEE 802.3 10BASE-T Ethernet
IEEE 802.3h 100BASE-TX Fast Ethernet
IEEE 802.3ab 1000BASE-T Gigabit Ethernet
802.3ae 10 GbE
Control de flujo IEEE 802.3x para modo dúplex completo
Auto-negociación

Número de puertos

DGS-1510-20 – 16 10/100/1000 Mbps, 2 Gigabit SFP, 2 10G SFP+

Cables de red

UTP Cat. 5, Cat. 5º (100 m máx.)
EIA/TIA-568 100-ohm STP (100 m máx.)

Dúplex completo/medio

Full/half duplex para 10/100 Mbps y velocidad Gigabit

Intercambio de interfaz de medios

Auto o MDI/MDIX configurable

Desempeño

Capacidad de conmutación

DGS-1510-20 – 76 Gbps

Método de transmisión

Almacenar y enviar

Tabla de direcciones MAC

16.000 entradas por dispositivo

Actualización de la dirección MAC

Hasta 512 entradas MAC estáticas
Habilitar/deshabilitar auto-aprendizaje o direcciones MAC

Velocidad de reenvío de paquetes de 64 bytes como máximo

DGS-1510-20 – 56.54 Mpps

Memoria intermedia de paquetes

DGS-1510-20 – 1,5 MB por dispositivo

PoE Estándar

IEEE 802.3af, 802.3at

Físico y Medio Ambiente

Entrada de CA

Fuente de alimentación universal interna de 100 a 240 VAC 50/60 Hz

Consumo máximo de energía

DGS-1510-20 – 20.3 W

Consumo de energía en modo de espera

DGS-1510-20 – 12.2 W

Cantidad de ventiladores inteligentes

DGS-1510-20 – 1

Acústica

DGS-1510-20 – 43,8 dB(A)

Disipación de calor

DGS-1510-20 – 41.602 BTU/hora

Temperatura de operación

5 a 50 C (23 a 122 F)

Temperatura de almacenamiento

20 a 70C (-4 a 158 F)

Humedad de funcionamiento

0% a 95% sin condensación

Humedad de almacenamiento

0% a 95% sin condensación

Dimensiones

DGS-1510-20 – 280 x 180 x 44 mm (11 x 7,09 x 1,73 pulgadas)

Peso

DGS-1510-20 – 1,24 kg

LEDs de diagnóstico

Potencia/identificación de apilamiento/ventilador (por dispositivo)
Alimentación/identificación de apilamiento/error de ventilador/botón de PoE (por
dispositivo) (sólo para DGS-1210-28P)
Enlace/Actividad/Velocidad (por puerto de 10/100/1000 Mbps)
Modo Link/Activity/Speed/PoE (por puerto de 10/100/1000 Mbps) (sólo para DGS-
1210-28P)
Enlace/Actividad/Velocidad (por puerto Gigabit SFP)
Enlace/Actividad/Velocidad (por puerto SFP+ de 10G)

Certificaciones

CE
FCC
C-Tick
VCCI
BSMI

Seguridad

cUL
CB

Características del software

Apilabilidad

Soporte de apilamiento virtual
Gestión de IP única D-Link
Hasta 32 dispositivos por pila virtual
Ancho de banda de apilamiento de hasta 20G
Apilamiento físico1
Soporta topología de cadena/anillo dúplex
Hasta 40G de ancho de banda de apilamiento full duplex
Hasta 6 unidades por pila

L2 Características

Tabla de direcciones MAC: Hasta 16.384
Control de flujo
Control de flujo 802.3x
Prevención de Bloqueo de HOL
Bastidor Jumbo de hasta 9.216 bytes
Descripción del nodo IGMP
Nodos IGMP v1/v2
Concienciación sobre IGMP v3
Soporta 512 grupos IGMP
Soporta 128 direcciones multicast estáticas
IGMP por VLAN
Soporte para IGMP Snooping Quertier
IGMP basado en host Snooping Fast Leave
Nodos MLD
Soporta la conciencia de MLD v1/v2
Soporta 512 grupos
Admite 128 direcciones de multidifusión estáticas
Por Nodos VLAN MLD
MLD basado en host Fast Leave
MLD Cuarto de husmeo
Protocolo de árbol de voltajes
802.1D STP
RSTP 802.1w
MSTP 802.1s
Detección de bucle de retorno v4.07
Agregación de enlaces 802.3ad
Max. 32 grupos por dispositivo/8 puertos por grupo
Reflejo de puertos
Soporta 4 grupos de replicación
Uno a uno, muchos a uno
Soporta Mirroring para Tx/Rx/Ambos
Filtrado Multicast
Reenvía todos los grupos no registrados
Filtra todos los grupos no registrados
Conmutación de protección de anillo Ethernet (ERPS)

VLAN

VLAN con etiqueta 802.1Q
Grupos 4K VLAN
VID configurable: 0~4094
GVRP
VLAN asimétrica
Auto Voice VLAN
Auto vigilancia VLAN 2.1
VLAN basada en MAC
VLAN basada en protocolo

Calidad de servicio (QoS)

CoS basado en
Prioridad 802.1p
VLAN
dirección MAC
Tipo de éter
dirección de IP
DSCP
Tipo de protocolo
Número de puerto TCP/UDP
Clase de tráfico DSCP o IPv6
Etiqueta de flujo IPv6
Calidad de servicio 802.1p
Manejo de colas
Cola de Prioridades del Distrito (SPQ)
Round Robin Ponderado (WRR)
Déficit Round Robin (DRR)
SPQ + WRR
8 colas por puerto
Control de ancho de banda
Basado en puerto (Ingress/Egress, granularidad mínima para puertos
10/100/1000 BASE-T es de 64 Kb/s)
L3Características

ARP
256 RAT estático
Apoya el RAT gratuito
Descubrimiento de vecinos de IPv6 (ND)
16 interfaces IP
Hoja de ruta por defecto
Enrutamiento estático
64 entradas de ruta estática IPv4
32 entradas de ruta estática IPv6
Ayudante UDP

Lista de control de acceso (ACL)

ACL basado en
Prioridad 802.1p
VLAN
dirección MAC
Tipo de éter
dirección de IP
DSCP
Tipo de protocolo
Número de puerto TCP/UDP
DSCP de clase de tráfico IPv6
Etiqueta de flujo IPv6
Acciones ACL
Permiso
Negar
Max. 256 lista de acceso
Max. 768 reglas
Uno o varios puertos (cada regla)
ACL basado en el tiempo
Estadísticas ACL

Seguridad

Seguridad portuaria
Soporta hasta 128 direcciones MAC por puerto
Control de Tormentas de Difusión/Multicast/Unicast
Inspección ARP dinámica
Motor de protección D-Link
Filtrado de servidores DHCP
Prevención de spoofing ARP
Max. 64 entradas
SSH
Soporta v2
Soporta IPv4/IPv6
Protección contra ataques de BPDU
Prevención de Ataques DoS
SSL
Soporta v1/v2/v3
Soporta IPv4/IPv6
Segmentación del tráfico
Enlace de puertos IP-MAC
Snooping DHCP
Guardia de fuente IP
Inspección ARP dinámica
Protección IPv6 DHCP
Guardia RA IPv6
Snooping IPv6
Guardia de fuente IPv6
Inspección IPv6 ND

AAA

Autenticación compuesta
Puerto 802.1X y autenticación basada en MAC
Soporta RADIUS y Servidor Local
Soporta EAP, OTP, TLS, TTLS, PEAP
Control de Acceso basado en Web (WAC)
Control de acceso basado en puertos
Control de acceso basado en host
Asignación dinámica de VLANs
VLAN de invitados
Autenticación RADIUS y TACACS+ para el acceso al switch
Contabilidad RADIUS y TACACS
Control de Acceso basado en MAC (MAC)
Control de acceso basado en puertos
Control de acceso basado en host
Asignación dinámica de VLANs
Control de Acceso basado en la Web (JWAC) de Japón
Control de acceso basado en puertos
Control de acceso basado en host
Asignación dinámica de VLANs

OAM

Diagnóstico de cables
sFlujo
Restablecimiento de fábrica

Gestión

Interfaz de línea de comandos (CLI)
Servidor Telnet
Cliente TFTP
Descubrimiento de vecinos de IPv6
MDI/MDIX configurable
SNMP
Soporta v1, v2c, v3
Trampa SNMP
Registro del sistema
Max. 10,000 entradas de registro
Comando de depuración
Imágenes duales
Modo vigilancia
Cliente DHCP
Soporte del Asistente de red D-Link
SNTP
ICMPv6
Doble pila IPv4/v6
Configuración automática de DHCP
RMON v1
LLDP, LLDP-MED
Relé DHCP
Interfaz gráfica de usuario basada en Web
Cliente TFTP
NTP
Cliente Telnet (sólo admite CLI)

Tecnología D-Link Green 3.0

Ahorro de energía por:
Estado del enlace
Apagado de LED o puerto
Sistema Modo de hibernación
PoE basado en tiempo (sólo modelos PoE)

Transceptores SFP+ 10G opcionales

DEM-431XT – Transceptor SFP+ 10GBASE-SR (sin DDM), 80 m: OM1 & OM2 MMF,
300 m: OM3 MMF
DEM-432XT – Transceptor SFP+ 10GBASE-LR (sin DDM), 10 km

Transceptores SFP 1G opcionales

DEM-310GT – Transceptor 1000BASE-LX SFP, fibra monomodo, 10 km, 3,3 V
tensión de servicio
DEM-311GT – Transceptor 1000BASE-SX SFP, fibra multimodo, 550 m, 3.3 V
tensión de trabajo
DEM-312GT2 – 1000BASE-SX SFP transceiver multi-mode fiber, 2 km, 3.3 V
operating voltage

Cables de conexión directa SFP+ 10G opcionales

DEM-CB100S – Cable de conexión directa de 10G SFP+ a SFP+ de 1 m
DEM-CB300S – Cable de conexión directa de 3 m SFP+ a SFP+ de 10G

Fuentes de alimentación redundantes opcionales

DPS-700 – Fuente de alimentación redundante de CA para DGS-1510-52XMP
